 일반적으로, 금속 도체의 전기 저항은 온도 변화에 따라 달라집니다. 이 현상을 활용(活用)한 온도
센서를 저항온도계(Resistance Thermometer) 또는 측온저항체 (測溫底抗體 RTD : Resistance Temperature Detector)라 부르고, 다른 온도센서보다 정밀하게 측정할 수 있습니다.

    특징
  일반 산업용 측온 저항체는 다음과 같은 특징이
  있습니다.
  1. 좋은 감도(感度)
  2. 우수한 안정성(安定性) 및 재현성(再現性)
  3. 높은 정도(精度)

   구조 및 측정 방법

구조

 온도가 변할 때 전기 저항이 따라 변하는 금속선을 "저항선"이라 부릅니다. 이 저항선(주로 백금선)을 사용하여 제작한 온도센서를 측온 저항체라 부릅니다. 일반적으로, RTD(측온 저항체)란 저항체 소자, 리드선,보호관 및 터미널이 조립된 완성품을 말합니다.


R=RTD Element
img14.gif= Terminal img15.gif= Lead Wire
    A or  B=Code for Terminal

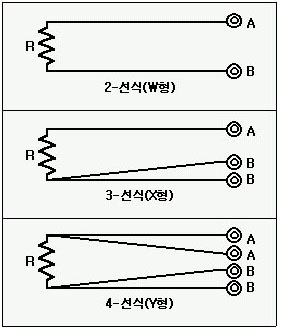

   측정 방법
2-선식(W형) : 저항체 소자를 그림과 같이 두선으로 연결 합니다. 다른 방법의 센서보다 저렴하지만 선간 저항에 영향을 받기 쉬어 오차를 발생하기 때문에 고정밀도의 온도 측정은 할 수 없습니다

3-선식(X형) : 저항체 소자를 세 선으로 그림과 같이 연결 합니다. 이 방법은 산업용으로 실용적이기때문에 가장 널리 사용 됩니다.

4-선식(Y형) : 선간 저항을 효과적으로 제거할 수있는 방법으로 특히 고 정밀도를 요구하는 온도 측정에 유리하지만 다른 방법의 센서에 비해 가격이 높습니다.



실제 사용시 주의사항

 정확한 온도측정을 위해선 적당한 RTD 선정이 가장 중요합니다.  온도를 정밀하게 측정하기 위해, 부식, 기계적 충격 및 기타 환경 조건에 따라 저항체 소자, 보호관, 예상되는 열 저항에 따르는 구조 및 고정(설치)방법 등의 사항을 고려해야합니다

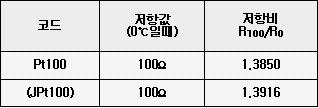

일반 저항값

square02_blue.gif JPt 100Ω은 앞으로 폐지될 코드입니다.
  R100은 100℃때 R0는 0℃때 저항값입니다.

사용온도범위
square02_blue.gif JPt는 고온이 0∼650℃까지 입니다.


Tolerance Against Temperature(Pt100Ω)

Temper
ature
(˚C)

Resist
mmce
Value
(Ω)

1/3DIN

A

B

0.8

˚C

˚C

˚C

˚C

-100

60.26

±0.27

±0.10

±0.35

±0.14

±0.8

±0.32

±1.4

±0.57

0

100.00

±0.10

±0.04

±0.15

±0.06

±0.3

±0.12

±0.6

±0.25

100

138.51

±0.27

±0.10

±0.35

±0.14

±0.8

±0.30

±1.4

±0.53

200

175.86

±0.44

±0.16

±0.55

±0.20

±1.3

±0.48

±2.2

±0.80

300

212.05

±0.61

±0.21

±0.75

±0.24

±1.5

±0.64

±3.0

±1.10

400

247.09

±0.78

±0.26

±0.95

±0.33

±2.3

±0.79





500

280.08

±0.95

±0.31

±1.15

±0.38

±2.8

±0.93





600

313.71

±1.12

±0.35

±1.35

±0.43

±3.3

±1.06





등급 및 정격전류

Tolerance

Class

Toleramce(˚C)

tolerance of
resistance at 0˚C(Ω)

1/3DIN

±(0.1+0.0017t)

±0.04

A

±(0.15+0.002t)

±0.06

B

±(0.3+0.005t)

±0.12

0.8

±(0.6+0.008t)

±0.25



TCR(Alpha)

Class

ohm/ohm/˚C

1/3DIN

0.003851±0.000004

A

0.003581±0.000005

B

0.003851±0.000012

0.8

0.003851±0.000024

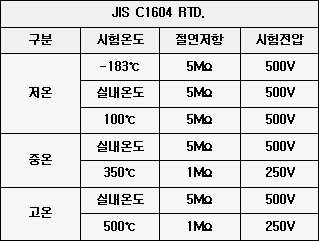

절연저항 및 내전압



1) 절연 저항은 상기 표와 같습니다.
2) 시험 전압은 1분간 가해 집니다.
   4.8Φ 이하는 전압이 절반으로 됩니다.
